Сменные пластины и прокладка ПТО

Какие теплообменники и прокладки мы можем предоставить?

OUDUN является одним из ведущих поставщиков высококлассных пластиковых теплообменников (PHE) услуг и запасных частей, обслуживая глобальную клиентуру, независимо от бренда. Наши запасные части для теплообменника OUDUN пластинчатые предназначены для оригинального качества оборудования и полностью совместимы с оригинальным брендом, который вам необходим, обеспечивая высокую производительность и долговечность. Наши услуги включают в себя поставку запасных частей для большинства известных марок пластинчатого теплообменника. Свяжитесь с нами, чтобы получить лучшее предложение!

Если ваша модель продукта не указана ниже, возможно, она еще не была обновлена на нашем сайте. Пожалуйста, отправьте нам электронное письмо по адресу info@oudun-international.com, и мы будем рады помочь вам в дальнейшем.

Компания OUDUN твердо верит, что качество продукции является жизненной ценностью предприятия.

Мы настаиваем на использовании высококачественных металлических листов и их точном оформлении в теплообменники, чтобы обеспечить оптимальную эффективность теплопередачи. Между тем, прокладки сделаны из лучших резиновых материалов, что приводит к отличной герметичности и долговечности.

Наш Сменные пластины и прокладка ПТО Models

Прокладка OUDUN PHE

Прокладка OUDUN PHE

Прокладка OUDUN PHE

Прокладка OUDUN PHE

Пластина OUDUN PHE

Пластина OUDUN PHE

Пластина и прокладка OUDUN PHE

Пластина и прокладка OUDUN PHE

Пластина OUDUN PHE

Пластина OUDUN PHE

Пластина и прокладка OUDUN PHE

Пластина и прокладка OUDUN PHE

Конденсаторная пластина OUDUN

Конденсаторная пластина OUDUN

Конденсаторная пластина и прокладка OUDUN

Конденсаторная пластина и прокладка OUDUN

У нас есть много разных серий на ваш выбор

Запасная модель Альфа Лаваль
Модель Диаметр отверстия
Размер Е (мм)		 Расстояние до центра отверстия
Размер C*D (мм)		 Размеры пластины
Размер A*B (мм)		 Одиночная пластина тепла
Площадь обмена (м2)
ОД-А-М3 φ29 357*60 429*125 0,03
ОД-А-М6Б φ59 640*140 749*249 0,15
ОД-А-М6М φ58 640*140 747*248 0,15
ОД-А-М6MX φ58 640*140 747*248 0,15
ОД-А-М10Б φ97 719*223 874*373 0,24
ОД-А-М10М φ98 719*223 871*371 0,24
ОД-А-М15Е φ139 1294*298 1500*499,5 0,62
ОД-А-М15Б φ140 1294*298 1498*497 0,62
ОД-А-М15М φ140 1294*298 1497*496 0,62
ОД-А-MX25M φ230 1939*439 2247*745 1,5
ОД-А-MX25B φ230 1939*439 2248*746 1,5
ОД-А-М30 φ328 1842*596 2245*995 1,8
ОД-А-МА30С / 1811*561 2232*980 1,45
ОД-А-МА30М / 1811*561 2242*992 1,45
ОД-А-М6МВ φ58 640*140 748*247 0,14
ОД-А-М10БВ φ100 719*223 874*374 0,22
ОД-А-МК15БВ φ140 1044*298 1248*498 0,47
ОД-А-Т20МВт φ204 1478*353 1745*620 0,83
ОД-А-МА30W φ330 1811*561 2244*995 1,55
ОД-А-АМ10 φ100 1046*290 1241*486 0,38
ОД-А-А10Б φ100 703*234 871*388 0,2
ОД-А-А15Б φ160 1315*350 1552*587 0,71
ОД-А-АМ20Б φ210 1450*365 1750*666 0,86
ОД-А-А20Б φ210 1550*430 1836*716 1
ОД-А-АМ20 φ200 1450*365 1743*662 0,79
ОД-А-АК20 φ210 931,5*365 1215*664 0,5
ОД-А-AX30B φ285 1837*540 2205*906 1,55
ОД-А-AX30BW φ285 1837*540 2206*907 1,55
OD-A-Clip6 φ51 859*130 997*243 0,18
OD-A-Clip8 φ78 1095*220 1244*369 0,37
OD-A-Clip10 φ104 1324*324 1495*493 0,63
OD-A-Clip15 φ150 1524*400 1746*619 0,91
ОД-А-П16 φ32 357*60 427*123 0,03
ОД-А-П26 φ70 592*135 710*248 0,12
ОД-А-П36 φ120 946*226 1124*400 0,32
ОД-А-Т2Б φ21 298*50 351*102 0,02
ОД-А-TL3B φ29 668*60 750*124 0,075
ОД-А-TL6B φ65 1036*140 1149*249 0,25
ОД-А-Ц6М φ68 380*203 509*329 0,08
ОД-А-TL10B φ109,5 1338*218 1499*373 0,5
ОД-А-TL10P φ105 1338*218 1500*375 0,5
ОД-А-TL15B φ155 2035*288 2250*498 1
ОД-А-Т20М φ205 1479*353 1745*620 0,85
ОД-А-Т20Б φ209 1478*353 1749*623 0,85
ОД-А-Т20П φ214 1478*353 1748*622 0,85
ОД-А-Ц20М φ195 698,5*363 961*621 0,29
ОД-А-Т20С φ168 1478*353 1740*616 0,8
ОД-А-TL35S φ348 2178*578 2591*991 1,87
ОД-А-TL35B φ350 2177*578 2598*998 2.2
ОД-А-Т45М φ420 2468*720 2996*1245 2,8
ОД-А-Т50М φ499 специальной формы 2816*765 3396*1348 3,5
ОД-А-Ц50М φ499 специальной формы 2166*765 2746*1348 2,5
ОД-А-L400 / / 1835*489 0,45
ОД-А-L600 / / 2236*738 0,7
ОД-А-С500 / / 1988*984 1,26

Запасная модель GEA
Модель Диаметр отверстия
Размер Е (мм)		 Расстояние до центра отверстия
Размер C*D (мм)		 Размеры пластины
Размер A*B (мм)		 Одиночная пластина тепла
Площадь обмена (м2)
ОД-Б-ВТ04 φ32 480*61 550*129 0,04
ОД-Б-ВТ10 φ50 691*118 780*212 0,1
ОД-Б-ВТ20 φ79 868*212 999*337 0,26
ОД-Б-ВТ205 φ78 869*212 994*339 0,27
ОД-Б-ВТ20П φ75 868*212 999*338 0,26
ОД-Б-ВТ40 φ113 1227*257 1400*425 0,46
ОД-Б-ВТ40(М) φ115 1227*257 1400*424 0,5
ОД-Б-VT405P φ118 855*257 1027*430 0,32
ОД-Б-АТ405 φ111 855*257 1024*429 0,34
ОД-Б-VT405 φ117 855*257 1021*429 0,32
ОД-Б-ВТ80 φ175 1526*382 1766*614 0,84
ОД-Б-ВТ80(М) φ175 1526*382 1766*614 0,84
ОД-Б-VT2508 φ450 1957*695 2492*1214 2
ОД-Б-НТ25М φ28 481*61 552*128 0,05
ОД-Б-НТ50Т φ56 371*130 492*246 0,07
ОД-Б-НТ50М φ56 743*130 864*246 0,18
ОД-Б-NT50X φ56 1115*130 1236*246 0,26
ОД-Б-НТ100Т φ110 707*262 897*445 0,25
ОД-Б-НТ100М φ110 1113*262 1303*445 0,44
ОД-Б-NT100X φ110 1519*262 1709*445 0,63
ОД-Б-НТ150Л φ155 1572*314 1804*541 0,85
ОД-Б-НТ150С φ155 1092*314 1324*541 0,48
ОД-Б-НТ250С φ250 1406*420 1736*745 0,88
ОД-Б-НТ250М φ250 1703*420 2033*745 1.13
ОД-Б-НТ250Л φ250 2000*420 2330*745 1,38
ОД-Б-NT350S φ348 1692*559 2140*995 1.2
ОД-Б-НТ350М φ348 2029*559 2477*995 1,7
ОД-Б-НХ350С φ348 1693*559 2138*995 1.2
ОД-Б-НХ350М φ348 2030*559 2475*995 1,7
ОД-Б-FA184 φ194 1526*404 1759*665 0,88
ОД-Б-Н40 φ120 1227*257 1406*432 0,45

Сменная модель SWEP
Модель Диаметр отверстия
Размер Е (мм)		 Расстояние до центра отверстия
Размер C*D (мм)		 Размеры пластины
Размер A*B (мм)		 Одиночная пластина тепла
Площадь обмена (м2)
ОД-С-GC55 (G55) φ50 825*135 1120*250 0,18
ОД-С-GX12 (G52) φ68 592*135 705*250 0,12
ОД-С-GC50 (G50) φ70 590*135 708*250 0,125
ОД-С-GM138 φ100 1100*260 1260*420 0,375
ОД-С-GX42 (G108) φ105 1188*226 1348*385 0,44
ОД-С-GX26 (G102) φ105 779*226 940*385 0,27


Запасная модель APV
Модель Диаметр отверстия
Размер Е (мм)		 Расстояние до центра отверстия
Размер C*D (мм)		 Размеры пластины
Размер A*B (мм)		 Одиночная пластина тепла
Площадь обмена (м2)
ОД-Д-Т4 φ32 381*70 450*140 0,04
ОД-Д-H12 φ74 620*150 738*266 0,14
ОД-Д-H12
Машина для производства воды		 φ74 620*150 740*271 0,14
ОД-Д-H17 φ74 800*150 921*271 0,17
ОД-Д-Н25 φ85 793,4*238 930*373 0,25
ОД-Д-Н35 φ85 1069,4*238 1206*373 0,36
ОД-Д-Н50 φ85 1483,4*238 1620*373 0,5
ОД-Д-Н35 φ85 1069,4*238 1202*371 0,36
ОД-Д-Q030E φ114 743*310 920*496 0,32
ОД-Д-Q055E φ114 1238*310 1415*496 0,55
ОД-Д-Q080E φ114 1757*310 1934*496 0,8
ОД-Д-Q030D φ112 743*310 920*492 0,31
ОД-Д-Q055D φ112 1238*310 1415*492 0,57
ОД-Д-Q080D φ112 1757*310 1934*492 0,8
ОД-Д-А055 φ150 1057*380 1271*595 0,55
ОД-Д-А085 φ150 1531*380 1745*595 0,85
ОД-Д-А145 φ150 2479*380 2693*595 1,45
ОД-Д-J060 φ229 915*465 1192*746 0,6
OD-D-J092 φ229 1290*465 1567*746 0,92
ОД-Д-J107 φ229 1477,5*465 1755*746 1.07
ОД-Д-J154 φ229 2040*465 2317*746 1,54
ОД-Д-J185 φ229 2415*465 2692*746 1,85
ОД-Д-М060 φ229 915*465 1190*747 0,6
ОД-Д-М092 φ229 1290*465 1565*747 0,92
ОД-Д-М107 φ229 1477,5*465 1753*747 1.07
ОД-Д-СР1 φ34 490,5*131 570*210 0,1
ОД-Д-СР2 φ63,5 700*180 838*298 0,2
ОД-Д-СР3 φ73,9 1022*262 1152*392 0,35
ОД-Д-Р5 φ101,4 1397*257 1556*420 0,527
ОД-Д-СР6ГЛ φ102 1256*314 1418*476 0,56
ОД-Д-СР6АГ φ102 1891*314 2053*476 0,9
ОД-Д-СР6АА φ102 2102*314 2264*476 1.01
ОД-Д-Р8ГИ φ148 1525*334 1737*546 0,75
ОД-Д-СР9 φ200 1472*372 1745*645 0,84
ОД-Д-Р10 φ197 1684*432 1986*712 1.2
ОД-Д-Р14 φ252,7 1792*515 2122*846 1,4
ОД-Д-СР14АП φ300 1523*486 1879*853 1.1
ОД-Д-СР14АГ φ300 1283*486 1639*853 0,9
ОД-Д-СР14ГД φ300 1043*486 1399*853 0,65
ОД-Д-Б063 φ300 1043*486 1414*854 0,66
ОД-Д-Б110 φ300 1523*486 1894*854 1.12
ОД-Д-Б134 φ300 1763*486 2134*854 1,35
ОД-Д-Б158 φ300 2003*486 2374*854 1,58
ОД-Д-Б205 φ300 2483*486 2854*854 2.05
ОД-Д-П105 φ336 1339*570 1746*984 1.05
ОД-Д-П190 φ336 2137*570 2544*984 1,9
ОД-Д-ТР9АЛ φ200 2329*409 2591*670 1,55
ОД-Д-ТР9АВ φ200 1897*409 2159*670 1.22
ОД-Д-ТР9ГН φ200 1465*409 1727*670 0,89
ОД-Д-ТР9ГЛ φ200 1033*409 1295*670 0,56
ОД-Д-Р55 φ119 1237,5*310 1414*491 0,56
ОД-Д-К34 φ115 832,5*310 1010*487 0,37
ОД-Д-К55 φ115 1237,5*310 1415*487 0,59
ОД-Д-К71 φ115 1552,5*310 1730*487 0,75

Сменная модель Sondex
Модель Диаметр отверстия
Размер Е (мм)		 Расстояние до центра отверстия
Размер C*D (мм)		 Размеры пластины
Размер А*В (мм)		 Одиночная пластина тепла
Площадь обмена (м2)
ОД-Е-S4A φ2 381*70 449*140 0,04
ОД-Э-С8А φ2 656*70 724*140 0,08
ОД-Э-С7А φ60 394*126 498*230 0,07
ОД-Е-С14А φ60 694*126 798*230 0,14
ОД-Э-С20А φ60 894*126 998*230 0,2
ОД-Э-С7 φ62 394*126 498*232 0,07
ОД-Е-С20 φ62 894*126 998*232 0,2
ОД-Э-С16Б φ60 640*1 752*252 0,14
ОД-Э-С9А φ6 380*192 496*306 0,09
ОД-Е-С19А φ6 700*1 816*306 0,19
ОД-Е-С31А φ6 1050*1 1166*306 0,31
ОД-Е-С17 φ69 800*1 927*274 0,17
ОД-Е-С21 φ100 719*225 871*380 0,21
ОД-Е-С21А φ100 719*225 871*380 0,21
ОД-Е-С22 φ95 719*225 882*378 0,22
ОД-Е-С23 φ8 656,5*238,5 792*372 0,22
ОД-Э-С37 φ8 1071*238 1212*380 0,37
ОД-Э-С35 φ146 800*2 992*479 0,35
ОД-Е-S50 φ100 1450*202 1600*3 0,5
ОД-Е-S30 φ100 950*202 1100*354 0,35
ОД-Е-S41 φ147 890*2 1100*5 0,41
ОД-Е-С41А φ147 890*2 1100*5 0,41
ОД-Е-S42 φ147 890*2 1099*4 0,42
ОД-Е-S63 φ148 1292*2 1501*499 0,63
ОД-Е-S43H φ197 791*395 1054*660 0,43
ОД-Е-С43А φ202 791*395 1058*657 0,43
ОД-Е-S43 φ202 791*395 1058*656 0,43
ОД-Е-S65 φ202 1091*395 1358*656 0,65
ОД-Э-С100 φ202 1489*395 1756*657 1
ОД-Е-S47 φ100 1365*225 1518*380 0,47
ОД-Е-S64 φ100 1771*225 1924*380 0,64
ОД-Е-S81 φ303 1080*4 1464*868 0,81
ОД-Е-С121 φ303 1490*4 1874*868 1.21
ОД-Е-С188 φ303 2120*4 2504*868 1,88
ОД-Е-S62 φ147 1292*2 1502*500 0,62
ОД-Е-S86 φ147 1694*296 1904*500 0,86
ОД-Е-S110 φ147 2094*2 2304*500 1.1
ОД-Э-С113Г φ250 1527*448 1846*758 1.13
ОД-Э-SF123 φ196 1842*350 2196*686 1.23
ОД-Э-SF160 φ292 1916*556 2352*1012 1,6
ОД-Е-S43 φ213 791*395 1053*657 0,43
ОД-Е-S65 φ213 1091*395 1353*657 0,65
ОД-Э-С100 φ213 1489*395 1751*657 1
ОД-Е-S130 φ213 1891*395 2153*657 1.3
ОД-Э-СФД13 φ74 620*150 744*270 0,13
ОД-Э-СФД22 / / 952*320 0,22
ОД-Э-СФД23 φ8 656,5*238,5 792*370 0,23

Модель замены викарма
Модель Диаметр отверстия
Размер Е (мм)		 Расстояние до центра отверстия
Размер C*D (мм)		 Размеры пластины
Размер A*B (мм)		 Одиночная пластина тепла
Площадь обмена (м2)
ОД-Ф-В2 φ20 298*50 350*102 0,02
ОД-Ф-В4 φ30 430*62 500*125 0,04
ОД-Ф-В8 φ49 554*100 640*188 0,08
ОД-Ф-В13 φ70 625*130 739*241 0,13
ОД-Ф-В20 φ70 875*130 989*241 0,2
ОД-Ф-В28 φ100 882*234 1052*393 0,28
ОД-Ф-В45 φ100 1302*234 1472*393 0,45
ОД-Ф-В60 φ155 1280*310 1510*540 0,6
ОД-Ф-В100 φ155 2000*310 2230*540 1
ОД-Ф-В110 φ300 1320*598 1700*978 1.1
ОД-Ф-В130 φ255 1650*480 1980*810 1.3
ОД-Ф-В170 φ400 1681*700 2181*1200 1,7
ОД-Ф-В280 φ400 2492*700 2992*1200 2,8

Модель замены Функе
Модель Диаметр отверстия
Размер Е (мм)		 Расстояние до центра отверстия
Размер C*D (мм)		 Размеры пластины
Размер A*B (мм)		 Одиночная пластина тепла
Площадь обмена (м2)
ОД-G-FP08 φ30 675*65 733*122 0,08
ОД-Г-ФП05 φ29 381*70 449*140 0,04
ОД-G-FP09 φ29 676*70 744*140 0,08
ОД-Г-ФП10 φ57 494*126 598*230 0,1
ОД-Г-ФП16 φ57 694*126 798*230 0,16
ОД-Г-ФП22 φ57 894*126 998*230 0,22
ОД-Г-ФП205 φ100 719*225 880*381 0,21
ОД-Г-ФП31 φ100 894*225 1055*381 0,31
ОД-Г-ФП40 φ100 1141*225 1302*381 0,4
ОД-Г-ФП50 φ100 1388*225 1548*381 0,5
ОД-Г-ФП71 φ100 1882*225 2042*381 0,72
ОД-Г-ФП41 φ150 941,5*290 1156*505 0,41
ОД-Г-ФП60 φ150 1306*290 1521*505 0,6
ОД-Г-ФП80 φ150 1671*290 1886*505 0,8
ОД-Г-ФП42 φ148 941,8*290 1156*506 0,41
ОД-Г-ФП62 φ148 1306,9*290 1521*506 0,62
ОД-Г-ФП82 φ148 1672*290 1886*506 0,82
ОД-Г-ФП112 φ148 2158,8*290 2373*506 1.1
ОД-Г-ФП405 φ200 771*395 1040*660 0,4
ОД-Г-ФП70 φ200 1131*395 1400*660 0,7
ОД-Г-ФП100 φ200 1491*395 1760*660 1
ОД-Г-ФП130 φ200 1851*395 2120*660 1.2

Запасная модель Hisaka
Модель Диаметр отверстия
Размер Е (мм)		 Расстояние между центрами отверстий
Размер C*D (мм)		 Размеры пластины
Размер А*В (мм)		 Одинарная пластина нагрева
Площадь обмена (м2)
ОД-Н-EX3 φ250 1163*515 0,46
OD-H-CX70 φ74 640*140 751*252 0,15
OD-H-UX10A φ70 760*186 881*301 0,21
OD-H-UX20 φ100 1100*260 1260*420 0,42
OD-H-UX30A φ120 1316*280 1496*460 0,56
OD-H-UX40 φ190 1520*360 1771*615 0,89
OD-H-UX80 φ325 1860*630 2268*1038 1.8
OD-H-UX90 / 1868*600 2281*1047 1.8
OD-H-RX10A φ100 804*230 935*362 0,27
OD-H-RX30A φ163 1302*309 1505*512 0,64
OD-H-RX50A φ216 1520*360 1820*674 0,98
OD-H-RX70 φ255 1600*435 1923*760 1.16
OD-H-LX00A φ66 560*159,5 661*265 0,15
OD-H-LX10A φ100 706*222 849*360 0,25
OD-H-LX30A φ156 1023*300 1228*510 0,45
OD-H-LX50A φ213 1346*400 1616*676 0,87

Запасная модель Трантера
Модель Диаметр отверстия
Размер Е (мм)		 Расстояние до центра отверстия
Размер C*D (мм)		 Размеры пластины
Размер A*B (мм)		 Одиночная пластина тепла
Площадь обмена (м2)
ОД-I-GC008 φ30 640*60 715*125 0,08
ОД-I-GC009 φ40 555*100 648*188 0,09
ОД-И-GL13 φ67 592*135 714*250 0,13
ОД-I-GX4 φ67 308,5*135 431*250 0,04
ОД-I-GX12 φ67 592*135 714*250 0,13
ОД-I-GX18 φ67 822*135 941*248 0,18
ОД-I-GC16 φ55 592*135 700*250 0,16
ОД-I-GC26 φ105 779*226,5 941*384 0,26
ОД-I-GX26 φ105 779*226 942*385 0,26
ОД-I-GX42 φ105 1189*226 1352*385 0,42
ОД-I-GC50 φ72 592*135 706*249 0,13
ОД-I-GX51 φ145 1143*300 1354*507 0,51
ОД-I-GC51 φ145 1143*300 1352*505 0,51
ОД-I-GC60 φ216 910*420 1196*700 0,6
ОД-I-GX60 φ194 910*420 1196*704 0,6
ОД-I-GX100 φ194 1490*420 1776*704 1
ОД-I-GX140 φ194 2070*420 2356*704 1,4
ОД-I-GX64 φ152 1320*285 1552*506 0,64
ОД-I-GX91 φ152 1800*285 2032*506 0,91
ОД-I-GX118 φ152 2280*285 2512*506 1.18
ОД-I-GX85 φ294 1140*570 1528*942 0,85
ОД-I-GX145 φ294 1720*570 2108*942 1,45
ОД-I-GX205 φ294 2300*570 2688*942 2.05
ОД-I-GL230 φ458 2090*700 2672*1253 2,25
ОД-I-GL330 φ458 2700*700 3282*1253 3.14

Модель замены Шмидта
Модель Диаметр отверстия
Размер Е (мм)		 Расстояние до центра отверстия
Размер C*D (мм)		 Размеры пластины
Размер A*B (мм)		 Одиночная пластина тепла
Площадь обмена (м2)
ОД-J-Сигма09 φ30 704*90 794*159 0,09
ОД-Дж-Сигма13 φ70 590*135 710*250 0,13
ОД-Дж-Сигма26 φ72 981*174 1116*304 0,25
ОД-Дж-Сигма27 φ72 980*174 1117*305 0,27
ОД-Дж-Сигма36 φ88 1076*218 1230*364 0,37
ОД-Дж-Сигма37 φ88 1076*218 1231*365 0,37
ОД-Дж-Сигма48 φ195 1078*340 1364*592 0,53
ОД-Дж-Сигма49Х(39Х) φ110 944*272 1129*440 0,39
ОД-Дж-Сигма25
Мелкий тип		 φ110 710*272 894*440 0,27
ОД-Дж-Сигма35
Мелкий тип		 φ110 944*272 1128*440 0,38
ОД-Дж-Сигма25 φ110 710*272 894*440 0,27
ОД-Дж-Сигма35 φ110 944*272 1128*440 0,38
ОД-Дж-Сигма55 φ110 1334*272 1518*440 0,58
ОД-Дж-Сигма85 φ137 1928*290 2135*498 0,89
ОД-Дж-Сигма56 φ215 1048*325 1333*600 0,51
ОД-Дж-Сигма76 φ215 1423*325 1708*600 0,75
ОД-Дж-Сигма96 φ215 1798*325 2083*600 1
ОД-Дж-Сигма66 φ138 1470*290 1679*498 0,7
ОД-Дж-Сигма106 φ227 1675*425 1972*722 1.1
ОД-Дж-Сигма136 φ227 2081*425 2378*722 1,45
ОД-J-Сигма156 φ340 1835*560 2250*975 1,6
ОД-Дж-Сигма90 / / 1795*967 0,9
ОД-J-G33 φ74 1055*230 1235*352 0,36

Модель замены термоволн
Модель Диаметр отверстия
Размер Е (мм)		 Расстояние до центра отверстия
Размер C*D (мм)		 Размеры пластины
Размер A*B (мм)		 Одиночная пластина тепла
Площадь обмена (м2)
ОД-К-TL50P φ43 363*125 519*244 0,057
ОД-К-TL90P φ43 565*125 721*244 0,1
ОД-К-TL150P φ43 825*125 981*244 0,16
ОД-К-TL90S φ43 565*125 721*244 0,1
ОД-К-TL150S φ43 825*125 981*244 0,16
ОД-К-TL200P φ84,6 620*212 796*369 0,18
ОД-К-TL400P φ84,6 1208*212 1384*369 0,39
ОД-К-TL200S φ85 620*212 796*369 0,18
ОД-К-TL400S φ85 1208*212 1384*369 0,39
ОД-К-TL250P φ107 774*256 1014*438 0,28
ОД-К-TL500P φ107 1256*256 1496*438 0,5
ОД-К-TL250S φ107 774*256 1014*438 0,28
ОД-К-TL500S φ107 1256*256 1496*438 0,5
ОД-К-TL250SSW φ107 774*256 1014*438 0,28
ОД-К-TL500SSW φ107 1256*256 1496*438 0,5
ОД-К-TL650P φ206 1153*305 1495*586 0,57
ОД-К-TL850P φ206 1693*305 2035*586 0,91
ОД-К-TL650S φ206 1153*305 1495*586 0,57
ОД-К-TL850S φ206 1693*305 2035*586 0,91

Модели, разработанные Оудуном
Модель Диаметр отверстия
Размер Е (мм)		 Расстояние до центра отверстия
Размер C*D (мм)		 Размеры пластины
Размер A*B (мм)		 Одиночная пластина тепла
Площадь обмена (м2)
ОД-М-HT062 φ65 591,5*135 708*253 0,12
ОД-М-HT102 φ105 779*226 948*394 0,26
ОД-М-М6МА φ58 492*140 600*248 0,1
ОД-М-М6-Д φ52 640*140 747*248 0,12
ОД-М-М6МС φ58 886*140 993*248 0,2
ОД-М-Ц6МД φ68 560*203 686*329 0,14
ОД-М-Ц6МЛ φ68 860*203 986*329 0,25
ОД-М-SF123D φ200 1582*350 1936*686 1.04
ОД-М-М10БВК φ100 1049*223 1204*374 0,35
ОД-М-М10МС φ98 842,6*223 995*371 0,27
ОД-М-М10МД φ98 1048,6*223 1201*371 0,35
ОД-М-М10BC φ97 842,6*223 998*373 0,27
ОД-М-М10БД φ97 1048,6*223 1204*373 0,35
ОД-М-М15МЭ φ140 698*298 898*496 0,3
ОД-М-М15МС φ140 897*298 1100*496 0,42
ОД-М-М15ВС φ140 896*298 1100*497 0,42
ОД-М-MX25MA φ230 1476*439 1784*745 1
ОД-М-MX25MB φ230 1013*439 1321*745 0,62
ОД-М-М30МС φ328 1446*596 1852*995 1,35
ОД-М-М30-1 φ328 2238*596 2641*995 2.2
ОД-М-М30-2 φ328 2719,5*596 3126*995 2,8
ОД-М-М30-3 φ328 3184*596 3590*995 3.25
ОД-М-АК20С φ210 1336,5*365 1620*664 0,78
ОД-М-JF021 φ65 853*190 996*329 0,21
ОД-М-BR002 φ18 196*46 246*96 0,02
ОД-М-BR003 φ23 244*73 287*116 0,03
ОД-М-BR005 φ40 416*85 497*163 0,05
ОД-М-BR007 φ40 524*85 605*163 0,07
ОД-М-BR06 φ200 1187*340 1456*605 0,6
ОД-М-BR08 φ200 1479*340 1748*605 0,85
ОД-М-ББ03 φ125 742*299 928*496 0,29
ОД-М-ББ03 φ150 717*299 928*496 0,29
ОД-М-BB045 φ125 1027*299 1213*496 0,45
ОД-М-BB045 φ150 1002*299 1213*496 0,45
ОД-М-BB06X φ125 1312*299 1498*496 0,61
ОД-М-BB06X φ150 1287*299 1498*496 0,61
ОД-М-BB04 φ150 838*365 1056*606 0,39
ОД-М-BB04 φ200 788*365 1056*606 0,39
ОД-М-BB06 φ150 1184*365 1402*606 0,6
ОД-М-BB06 φ200 1134*365 1402*606 0,6
ОД-М-BB08 φ150 1530*365 1748*606 0,85
ОД-М-BB08 φ200 1480*365 1748*606 0,85
ОД-М-BB05 φ250 882*427 1196*710 0,51
ОД-М-BB05 φ200 932*427 1196*710 0,51
ОД-М-BB09 φ250 1282*427 1596*710 0,83
ОД-М-BB09 φ200 1332*427 1596*710 0,83
ОД-М-ББ1.2 φ250 1682*427 1996*710 1.2
ОД-М-ББ1.2 φ200 1732*427 1996*710 1.2
ОД-М-БР2,5 φ445 2289*676 2831*1215 2,5
ОД-М-БР2.0 φ445 1920*676 2462*1215 2
ОД-М-БР1.3 φ445 1414*676 1956*1215 1.3

ДЛЯ ИЗГОТОВЛЕНИЯ ВАШЕГО ИЗДЕЛИЯ ВЫ МОЖЕТЕ ВЫБРАТЬ РАЗНЫЕ МАТЕРИАЛЫ.

Характеристики материала пластины
Материал Приложение
СС304 Пейте воду, неагрессивные жидкости, масла, свежий пар и т. д.
СС316Л Вода из колодца, речная вода, закрытая оборотная вода и другая вода со сложными компонентами, разбавленная серная кислота с температурой ≤ 50 ℃ и концентрацией ≤ 10% и т. д.
Титан Жидкость, содержащая хлорсодержащее железо, морская вода и т. д.
Титан-палладиевый сплав Более высокая температура и коррозионная стойкость, чем у титана.
Никель 20 В основном он используется для щелочных растворов (NaOH, Koh и т. д.) с высокой концентрацией (50–70%) и высокой температурой (точка кипения).
254СМО Физиологический раствор, Неорганическая кислота
Хастеллой C-276 Он обладает хорошей коррозионной стойкостью, почти не подвержен влиянию Cl-, отличной коррозионной стойкостью к различным концентрациям серной кислоты и является одним из немногих материалов, которые можно использовать в горячей концентрированной серной кислоте, широко применяемой в органических кислотах (таких как муравьиная кислота). , уксусная кислота), высокотемпературная HF-кислота и определенная концентрация соляной кислоты (<40%), фосфорная кислота (<50%); хлорид, фторид.
Общие характеристики материала прокладки
Материал Рабочая температура Рабочее состояние
НБР -10~110℃ Алканы, олефины и другие неполярные среды, все виды минеральных масел, животных и растительных масел, горячая вода, соленая вода и т. д.。
ХНБР -10~150℃ Сырая нефть, серосодержащее масло и органические соединения серы, некоторые масла-теплоносители, новый хладагент 134А и т. д.
ЭПДМ -15~150℃ Перегретая вода, пар, атмосферный озон, смазочное масло не на нефтяной основе, слабая кислота, слабое основание, кетоновый спирт и т. д.
Витон А -10~160℃ Неполярное минеральное масло, серная кислота, хлорная вода, фосфаты с концентрацией выше 98%.
Витон Г 0~200℃ Неполярное минеральное масло, высокотемпературный водяной пар, серная кислота, хлорная вода, фосфаты с концентрацией выше 98%.

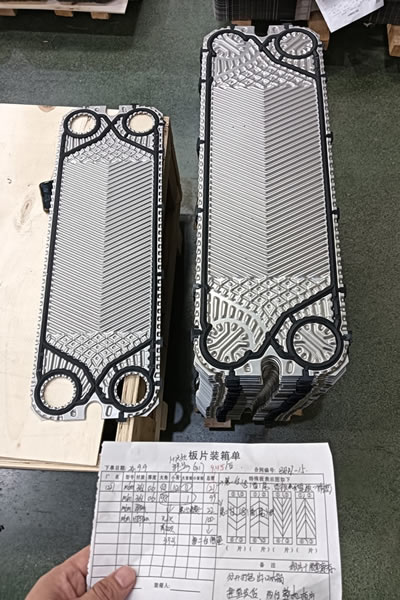

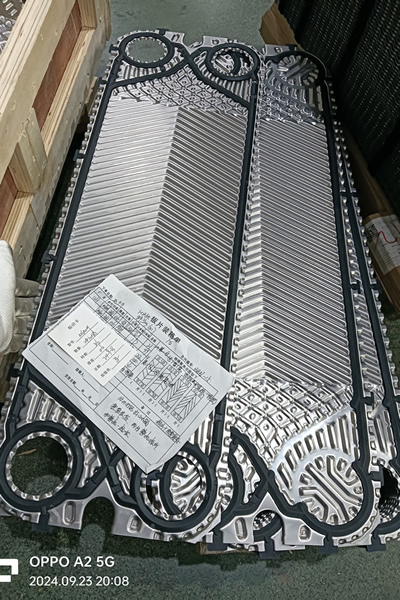

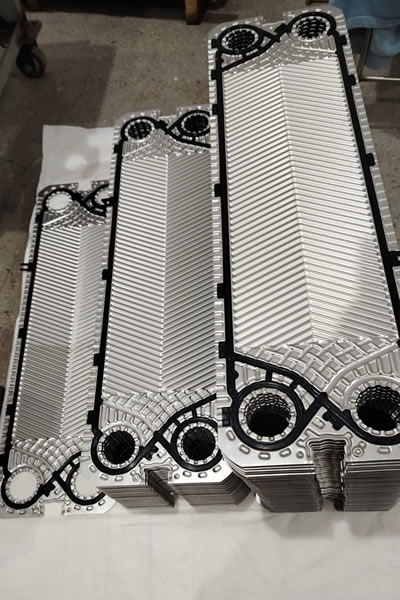

Пластинчатый теплообменник пластинчатого типаКомпания OUDUN поставляет ряд типов пластин, таких как H-горизонтальные-елочные, V-вертикальные-елочные, стандартные, широкощелевые, полусварные, двухстенные и т. д.

H - Уровень - Рыбные шипы

H - Уровень - Рыбные шипы

V - Вертикальные - Рыбные шипы

V - Вертикальные - Рыбные шипы

Двойная стенка

Двойная стенка

Полусварной

Полусварной

Широкий разрыв

Широкий разрыв

Стандартный

Стандартный

Juntas para intercambiadores de calor de placasOUDUN suministra cuatro tipos de juntas, a saber, tipo pegamento, tipo clip, tipo bloqueo y a presión.

Тип клея

Тип клея

Тип замка

Тип замка

Зажимай.

Зажимай.

Быстрое открытие.

Быстрое открытие.

// ОУДОН приветствует ваши запросы

Пожалуйста, отправьте нам свою информацию и дайте нам своевременный отзыв.

Связаться с нами

Помогите спроектировать ваш корт или ответьте на вопросы о ценах.
